二氧化碳?xì)怏w無毒且非易燃，在當前的工業體系中應用非常廣泛，很多礦井上均需用二氧化碳?xì)怏w進行采油作業，也符合國家節能減排、碳

中和宏關目標，30英尺二氧化碳罐箱貯存量大，易于操作，以下為其詳細技術參數：

設計標準：

NB/T47057-2017《液化氣體罐式集裝箱》

TSG R0005-2011《移動式壓力容器安全技術監察規程》

GB/T 150.1～150.4-2011《壓力容器》

NB/T47059-2017《冷凍液化氣體罐式集裝箱》

IMDG《國際海運危險貨物規則》

《集裝箱檢驗規范》-2016

其他相關專業規范、標準及國家或行業其他現行標準。

罐箱技術參數：

ISO箱型：1BB

IMDG箱型：T50

聯合國編號：UN2187

充裝介質：LCO2（液態二氧化碳）

介質特性：無毒、非易爆

全容積：30.5立方

空箱質量：11890 kg

額定質量：24110 kg

總質量：36000 kg

允許堆碼質量：213360 kg

外形尺寸：9125×2438×2591 mm

主危險類別：2.2

設計使用年限：15年

運輸方式：僅限公路運輸

罐體技術參數

單位容積充裝量：880 kg/m3

設計壓力: 2.2 MPa

工作壓力：≤2.2 MPa

設計溫度：50 ℃

工作溫度：-40 ℃-+50 ℃

主體材質：16MnDR

筒體厚度：16 mm

封頭厚度：18 mm

焊接接頭系數：1.0

熱處理方式:焊后整體熱處理

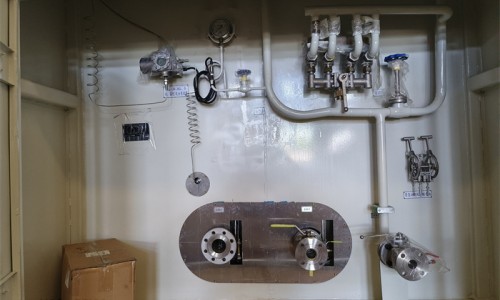

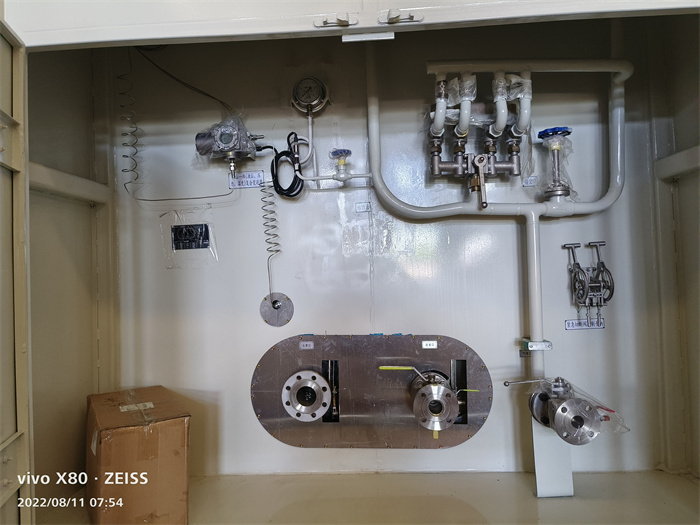

管口表

液相口：DN80

氣相口：DN50

排污口：DN40

安全閥口：DN40

壓力表口：M20*1.5

溫度計口：M33*2

液位計：內螺紋

人孔：DN500

保溫裝置

保溫材料：聚氨脂

保溫厚度：50mm

表面處理

設備內、外壁及構件表面進行噴砂除銹，按照GB/T8923. 1涂覆涂料前鋼材 表面處理表面清潔度的目視評定第1部分銹蝕等級和除銹等級的

要求達到Sa2. 5 級。

外表油漆釆用噴涂方式，罐體外表面涂底漆兩道，底漆干膜厚度不小于30um, 面漆兩道，膜厚度不小于30umo|

技術資料

⑴設備的產品質量證明書各1套

包括：主要受壓元件材質證明書、材料清單、結構尺寸檢查報告、檢驗計劃、 產品合格證、壓力容器產品數據表、焊接記錄、無損檢測報告

、耐壓試驗報告、 特種設備制造監督檢驗證書（當?shù)貦z驗所）、產品名牌復印件、電子銘牌。

⑵竣工圖各1份

⑶強度計算書各1份

⑷使用說明書各1份

⑸設備流程圖及基礎參考圖 各1份

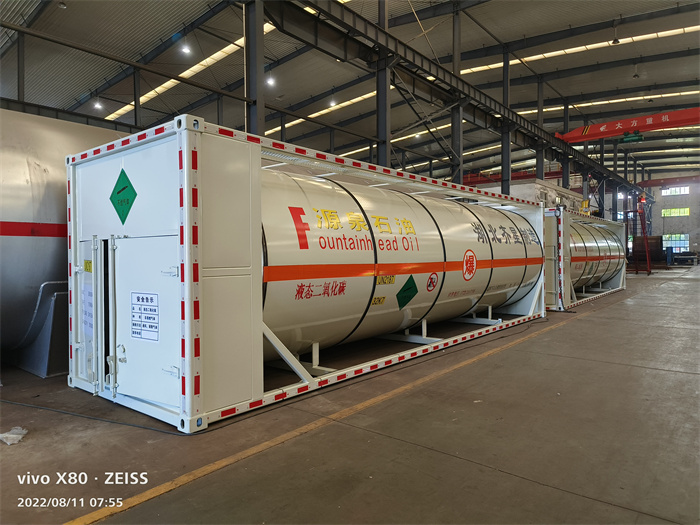

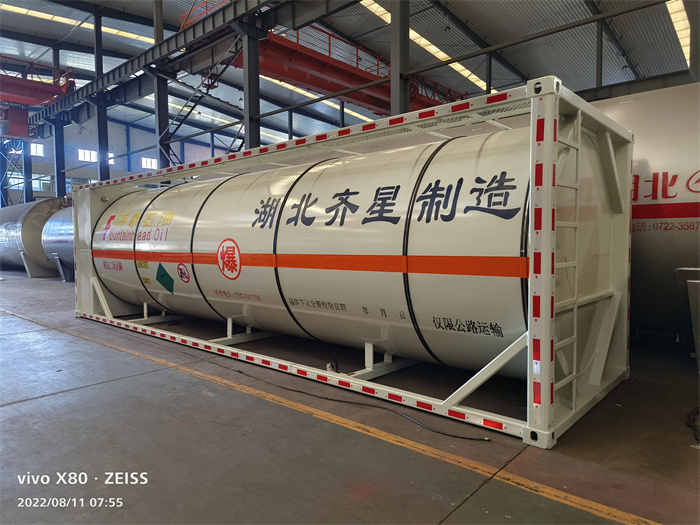

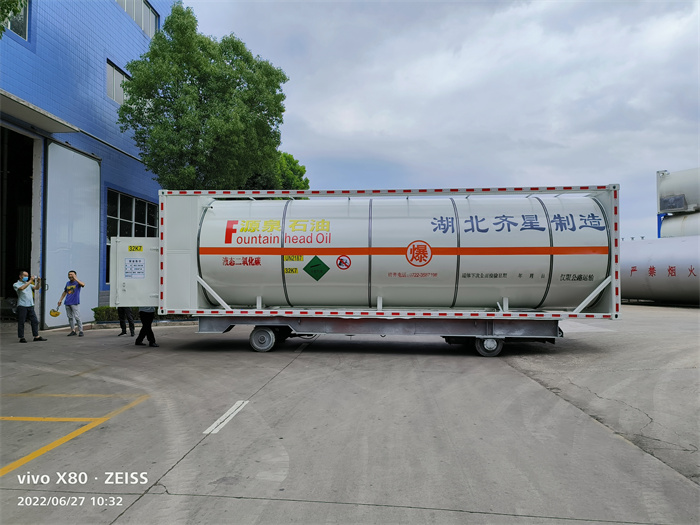

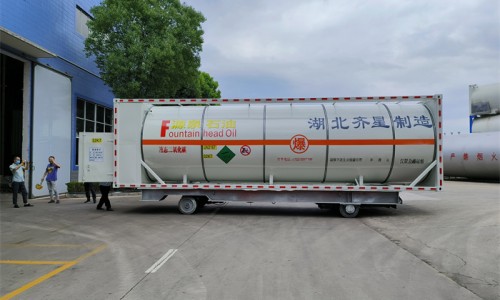

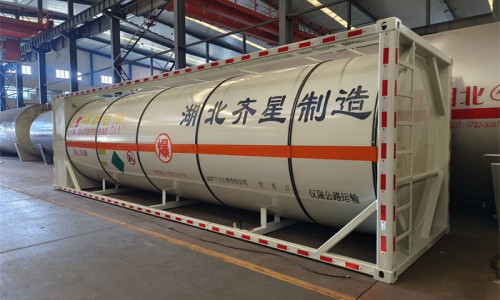

30英尺二氧化碳罐式集裝箱主要由框架、罐體及管路系統等組成，罐體外部采用聚氨脂保溫。筒體和封頭材料均經過檢驗，且進廠后還進行

復驗，所有焊接質量均經過無損檢測，確保質量過關。
