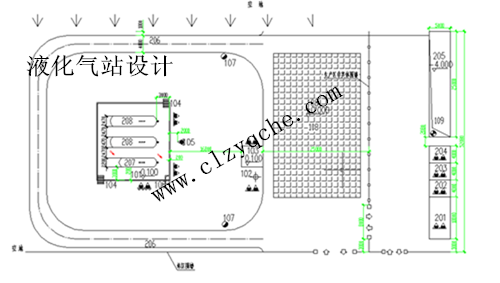

液化氣站平面布置圖
液化氣站的設計工作需要有燃氣設計資質的專業單位承擔，因液化氣站內液化氣儲罐、壓縮機、葉片泵等設備的布置間距須大于規范中規定的安全距離。站內消防設備、避雷針、工藝管線的布置更要利于日常的工作，消防水池的容量要根據液化氣儲罐的總容量來確定，發生火災事故時能夠有效的發揮作用。
液化石油氣儲配站平面布置設計，可以用于初步設計，也可用于施工圖設計。液化氣站一般分為罐區、灌裝區和輔助區，灌裝區和輔助區宜呈一字形排列，灌裝區居中，因為：
(1)罐區與灌裝區工藝聯系密切，便于操作和生產管理。
(2)灌裝區的工人休息室設在輔助區，輔助區的車隊，機修等都與灌裝區聯系密切，不宜遠離。
(3)有利于滿足安全防火間距要求，有效利用土地.輔助區內有鍋爐房，電氣焊等明火或散發火花地點，又有辦公、休息等民用建筑。液化氣地埋罐罐區與這些建筑物的防火間距均大于灌裝區，灌裝區居中，正好符合防火間距大小的排列次序。
下面分別介紹一下罐區、灌裝區和輔助區的平面布置。罐區宣布置在本站全年最小頻率風向的上風側或平行上風側，選擇通風良好的地段；應布置在站內鐵路裝卸線—側，井且留有發展余地。
灌裝區包括灌瓶車間，壓縮機室，儀表間，液化氣槽車車庫，汽車裝卸臺等。儀表間不宜遠離罐區，應布置在灌裝區鄰近罐區和壓縮機室。儀表間可與生產區的配電室，壓縮機室連建。汽車槽車庫應與輔助區的普通車分開，單獨布置在灌裝區靠近汽車裝卸臺的地方。
在布置輔助區時，帶明火的建筑應布置在離甲類生產區較遠處。生產管理及生活用房，可集中設計成一幢綜合樓，布置在靠近輔助區對外出入口處，維修車間宜建在一起。形成統一的室外操作場地，同時兼顧同生產區的運輸聯系，動力設施布置在負荷中心，距出人口較遠，人員活動較少的地方。
我公司是生產液化氣槽車、液化氣儲罐等壓力容器的專業廠家，內有液化氣站設計、安裝人員，資質齊全，經驗豐富。
