32立方液化氣儲罐液位體積對照表

 液化氣儲罐是承壓密閉設備，那么，液化氣站的工作人員在對儲罐裝卸作業時如何判斷罐體內是否裝滿液體呢，國內一般是安裝磁翻板液位計，通過液位計的高度來測算罐體內液體的容積和重量。儲罐一般多選擇臥式結構，封頭采用橢圓形封頭。如此規則的尺寸，可以通過液位的高度計算出對應的容積、質量。

 我們知道，液化氣儲罐的直徑不同，液位與體積對應關系也會發生明顯變化。32立方液化氣儲罐是經常用到的一種規格，一般設計成直徑2400mm，以下為其液位與體積和質量的對照表，供液化氣站的工作人員使用。

液位指示刻度與容積,不同溫度下介質充裝質量對照表(丙烷)
溫度（℃）		-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃
密度（g/cm3）		0.5554	0.5429	0.5297	0.5158	0.5011	0.4855	0.4689	0.4513
液位高度	體積	質量
		-20℃	-10℃	0℃	10℃	20℃	30℃	40℃	50℃
50	149	83	81	79	77	75	72	70	67
100	423	235	230	224	218	212	206	199	191
150	780	433	423	413	402	391	379	366	352
200	1202	668	653	637	620	602	584	564	542
250	1679	933	912	890	866	842	815	788	758
300	2205	1225	1197	1168	1137	1105	1071	1034	995
350	2774	1541	1506	1469	1431	1390	1347	1301	1252
400	3380	1877	1835	1791	1744	1694	1641	1585	1526
450	4022	2234	2183	2130	2074	2015	1952	1886	1815
500	4694	2607	2548	2486	2421	2352	2279	2201	2118
550	5394	2996	2928	2857	2782	2703	2619	2529	2434
600	6120	3399	3322	3242	3157	3067	2971	2870	2762
650	6868	3815	3729	3638	3543	3442	3334	3220	3100
700	7637	4242	4146	4045	3939	3827	3708	3581	3447
750	8425	4679	4574	4462	4345	4222	4090	3950	3802
800	9228	5125	5010	4888	4760	4624	4480	4327	4165
850	10046	5580	5454	5321	5182	5034	4877	4711	4534
900	10876	6041	5905	5761	5610	5450	5280	5100	4908
950	11717	6507	6361	6206	6043	5871	5688	5494	5288
1000	12566	6979	6822	6656	6482	6297	6101	5892	5671
1050	13422	7455	7287	7110	6923	6726	6516	6294	6057
1100	14283	7933	7754	7566	7367	7157	6935	6698	6446
1150	15148	8413	8224	8024	7813	7591	7354	7103	6836
1200	16015	8894	8694	8483	8260	8025	7775	7509	7227
1250	16881	9376	9165	8942	8707	8459	8196	7915	7618
1300	17746	9856	9634	9400	9153	8892	8616	8321	8009
1350	18607	10334	10102	9856	9597	9324	9034	8725	8397
1400	19463	10810	10567	10310	10039	9753	9449	9126	8784
1450	20312	11282	11028	10760	10477	10179	9862	9525	9167
1500	21153	11748	11484	11205	10911	10600	10270	9919	9546
1550	21983	12209	11935	11645	11339	11016	10673	10308	9921
1600	22801	12664	12379	12078	11761	11426	11070	10691	10290
1650	23605	13110	12815	12503	12175	11828	11460	11068	10653
1700	24392	13547	13242	12920	12581	12223	11842	11437	11008
1750	25161	13974	13660	13328	12978	12608	12216	11798	11355
1800	25909	14390	14066	13724	13364	12983	12579	12149	11693
1850	26635	14793	14460	14109	13738	13347	12931	12489	12020
1900	27335	15182	14840	14480	14100	13698	13271	12818	12336
1950	28008	15555	15205	14836	14446	14035	13598	13133	12640
2000	28649	15912	15553	15175	14777	14356	13909	13433	12929
2050	29255	16248	15883	15497	15090	14660	14204	13718	13203
2100	29824	16564	16191	15798	15383	14945	14480	13984	13460
2150	30350	16856	16477	16076	15654	15208	14735	14231	13697

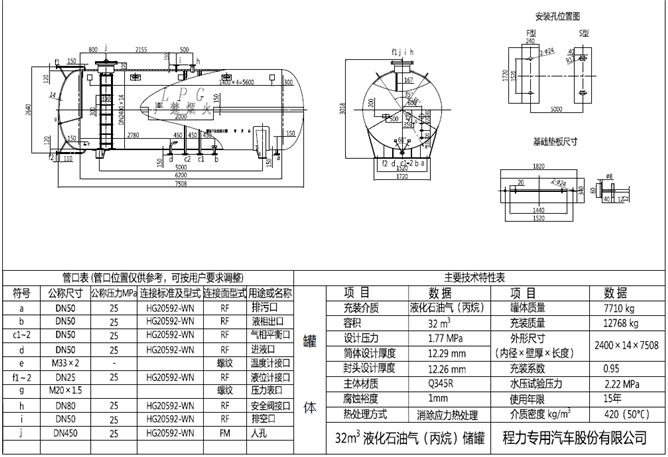

儲罐圖紙：

 如果您的儲罐是直徑2300mm或者2200mm，我們可以通過軟件計算出相應的液位對照表，歡迎來電咨詢。
